7.8英寸TFT LCD顯示模塊| 400x1280 RGB TFT屏幕| NV3051

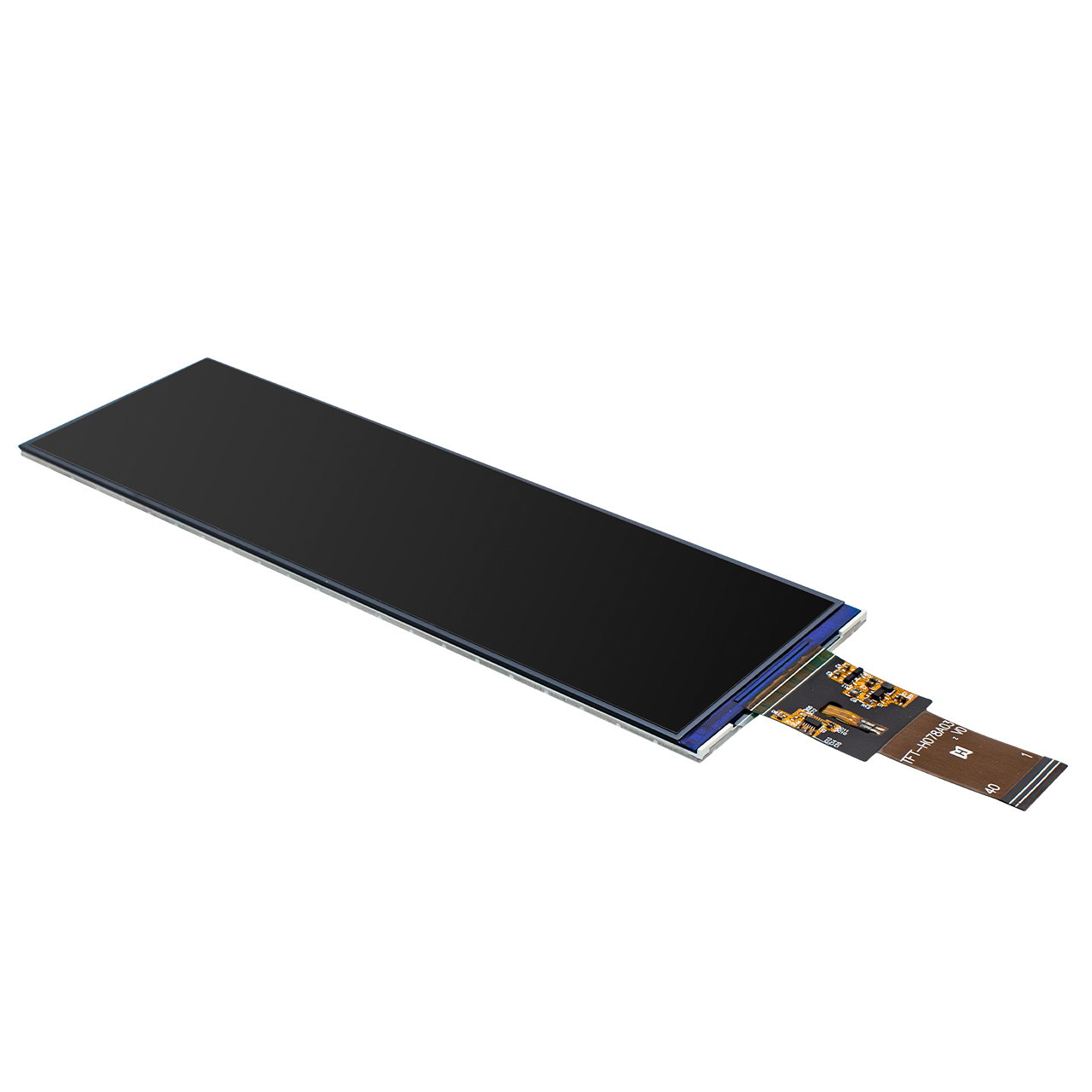

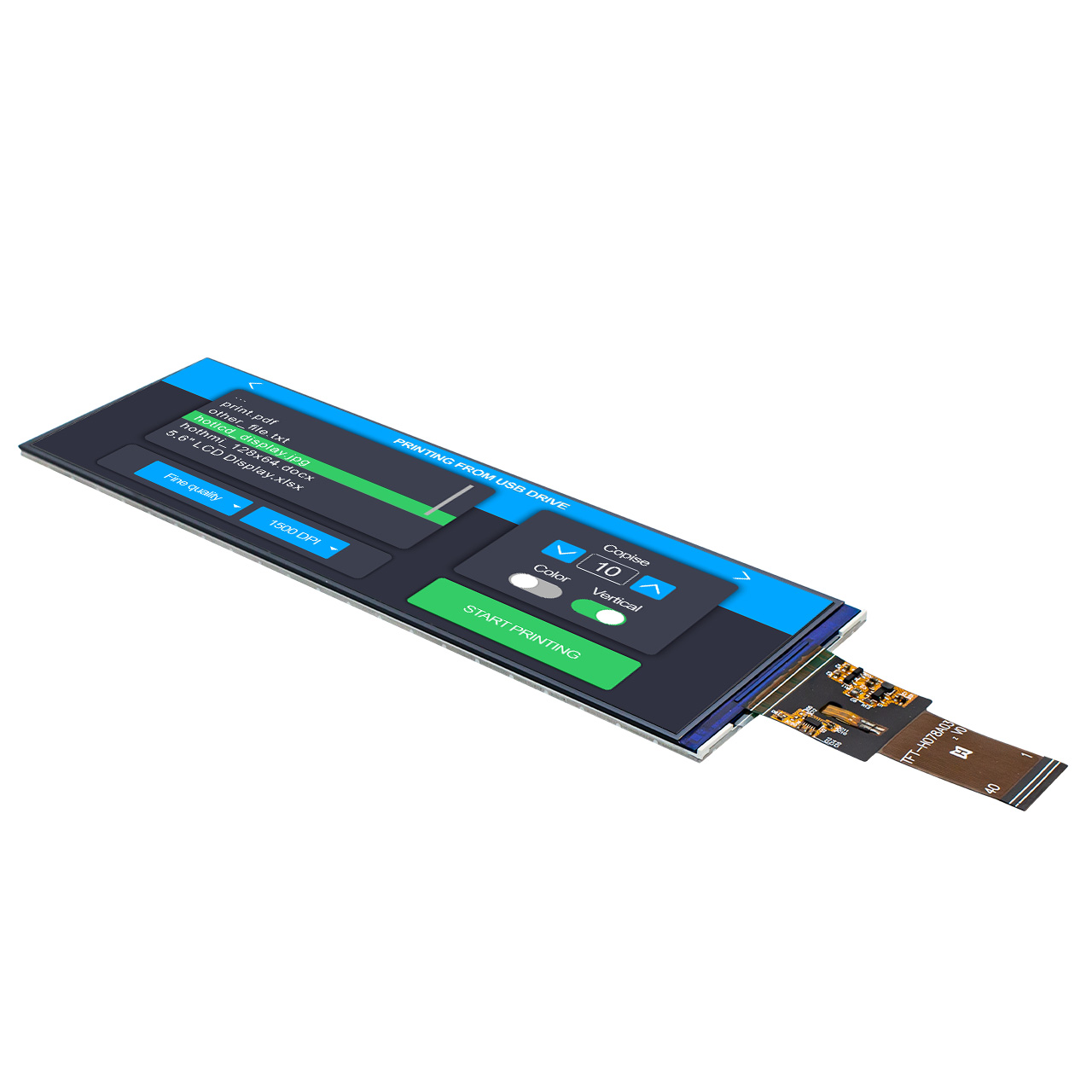

TFT-H078A03-V1 是一款7.8英寸高分辨率液晶顯示屏，采用常黑面板（Normally Black）設計，支持400(RGB)×1280像素，畫面清晰細膩，適用于工業控制、醫療設備、智能終端等多種場景。其色域覆蓋NTSC 70%，能夠呈現豐富真實的色彩表現，滿足用戶對高質量顯示的需求。

核心規格

接口配置：默認支持SPI+RGB雙模式，兼容24位、18位及16位RGB接口，支持多種驅動芯片（如NV3051或兼容型號），滿足不同系統集成需求。

工作條件：工作電壓為3.0～3.3V（典型值），適應寬溫環境（-20℃～70℃），儲存溫度范圍擴展至-30℃～80℃，確保設備在嚴苛環境下穩定運行。

亮度與背光：液晶模組典型亮度達1500 cd/m2，背光驅動電流為260 mA（典型值），支持高亮顯示，適用于強光環境。

設計特性

圖像保護機制：為防止長時間顯示靜態圖像導致面板殘留，強烈建議采用黑色畫面或動態圖像作為屏幕保護程序，并確保固定圖案的刷新間隔不超過2分鐘，以延長屏幕壽命。

結構設計：模組采用輕量化設計，厚度最大1.5mm，背面配置PI加強板以提升機械強度，金手指接觸面設計確保信號傳輸穩定性。

接口與引腳說明

顯示屏提供豐富的信號接口，包括VSD、HSD、DEN、PCLK及多路數據總線（DR/DG/DB），支持SPI初始化代碼配置。未使用的引腳建議接地（GND）以避免干擾。具體引腳定義涵蓋同步信號、數據通道及電源管理功能，適配多種驅動方案。

應用場景

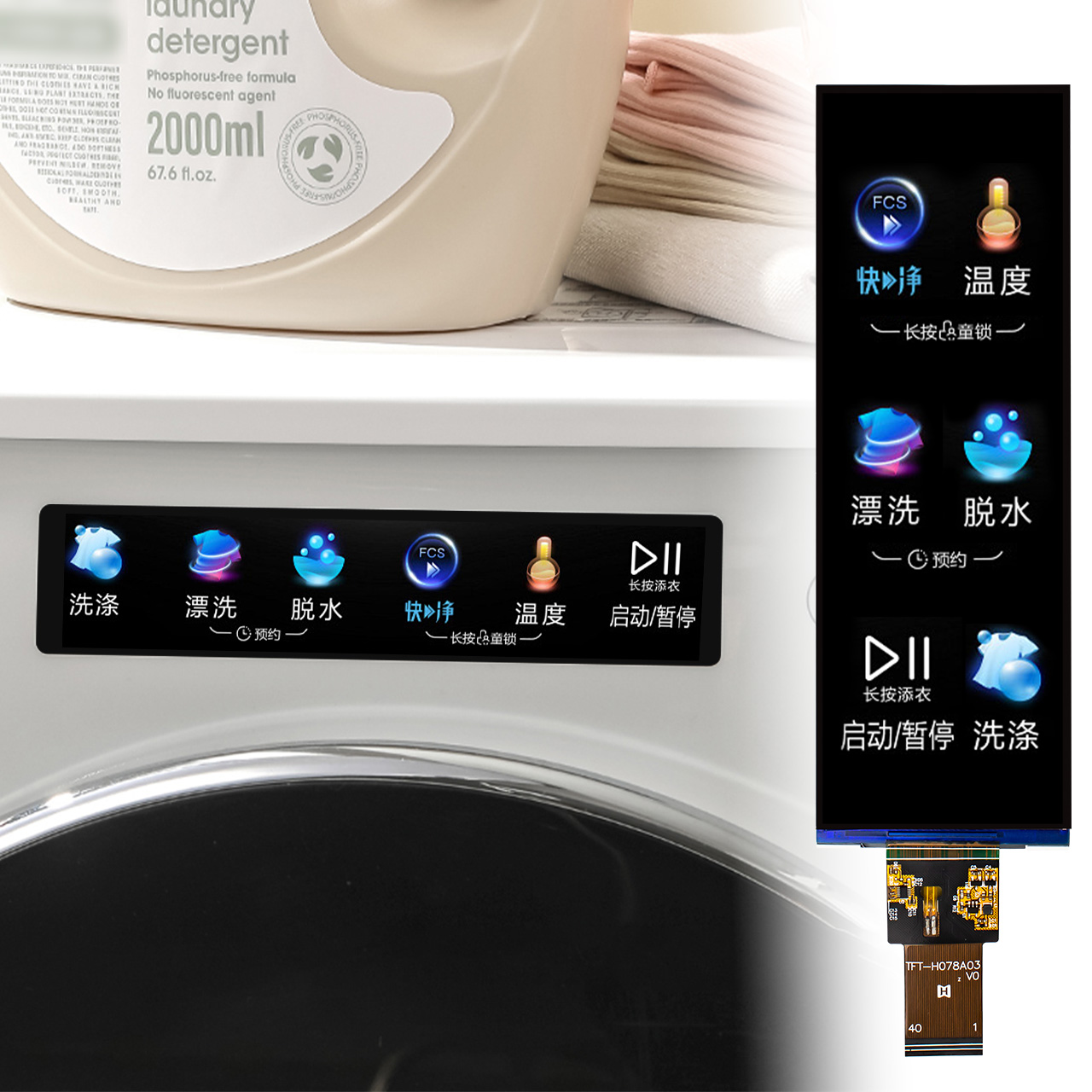

憑借高可靠性、寬溫適應性和靈活的接口配置，TFT-H078A03-V1可廣泛應用于智能家居控制面板、車載顯示系統、工業HMI設備等領域，為用戶提供持久穩定的視覺交互體驗。
